氨用截止閥專用法蘭墊片的選型
時間：2020-05-19 16:23:17 來源：永龍閥門 閱讀：0次
氨用截止閥專用法蘭墊片的選型
氨用截止閥專用法蘭墊片的選型應考慮的因素：有良好的壓縮及回彈性能，能適應溫度和壓力的波動，有良好的可塑性，能與法蘭密封面很好的貼合，對密封高度毒性的化學品，要求墊片應具有更大的安全性；對于輸送可燃液體的管道系統，要求墊片用于法蘭上的使用壓力和使用溫度在限制范圍內，低溫時不易硬化，收縮量小，高溫時不易軟化，抗蠕變性能好。
氨用截止閥墊片是法蘭連接的主要密封件，因而正確選用墊片也是保證法蘭連接不泄漏的關鍵，根據制作材料的不同材質，墊片可以分為三種類。
氨用截止閥_法蘭墊片的結構型式
工業上使用的平墊片一般由密封元件及內、外加強環組成，密封元件或稱墊片本體是阻止泄漏的關鍵部分。其常用的材料有非金屬材料，如柔性石墨、聚四氟乙烯、纖維增強橡膠基復合板等。此外，密封元件材料也可以是剛性或柔性的金屬，通常用于壓力和溫度較高的場合。
聚四氟乙烯包履墊片主要適用于全平面型及突面型鋼制管法蘭連接，適用公稱壓力PN為0.6～5.0MPa、工作溫度為0～150 ℃的腐蝕介質或?qū)η鍧嵍扔休^高要求的介質。
對于非金屬材料的密封元件，通常插入金屬材料予以增強，同時也方便了如石墨等易破碎材料密封元件的制造加工。增強材料可以是金屬薄板或絲網,金屬薄板常常采用沖刺孔的方式以提高增強效果和增加彈性，并通過粘結劑和輥壓將它們貼合在一起。密封元件也可以可設一表面層或抗粘結處理層來增加密封效果和防止法蘭密封面粘結。
外加強環或外環材料均為實體金屬，其作用是：
1，幫助密封元件安裝時對中；
2，防止密封元件過份壓縮而破壞；防止墊片吹出和減少法蘭轉動等。
3，外加強環不與密封介質接觸，因此不要求耐介質腐蝕，故常常由碳鋼材料制成。外加強環還可以與密封元件制成一體，例如金屬齒形墊片、波齒復合墊片。
4，內加強環或內環接觸流體，其材料應能抵御密封介質的腐蝕。內加強環的作用是：
5，防止密封元件與容器或管道法蘭之間的空隙，以避免此空隙干擾流體的流動以及由此引起的流體對墊片的沖擊。

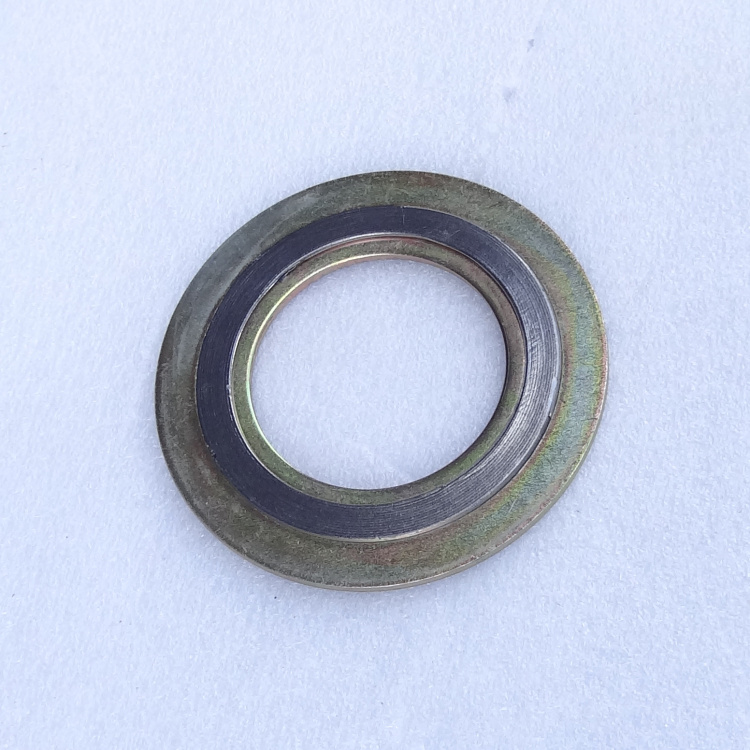

金屬纏繞式墊片是由金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片，金屬纏繞式墊片的特性是：
1，壓縮、回彈性能好；
2，具有多道密封和一定的自緊功能；
3，對于法蘭壓緊面的表面缺陷不太敏感，不粘接法蘭密封面，容易對中，因而拆卸便捷；
4，可部分消除壓力、溫度變化和機械振動的影響；
5，能在高溫、低壓、高真空、沖擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
金屬包履墊片是以非金屬材料為芯材，切成所需形狀，外面包以厚度為0.25～0.5mm的金屬薄板組成的一種復合墊片。根據包履狀態，一般分為平面型和波紋型兩種。這種墊片又稱柔性石墨金屬增強復合墊片，它是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓成的一種密封墊片，它通常由柔性石墨復合增強板裁制而成，根據需要，柔性石墨金屬增強復合墊片可制成帶不銹鋼或碳鋼內包邊或內外包邊。
