對夾式雙偏心高性能軟密封蝶閥

型號：D72F-25C,D372F-25C,D672F-25C,D972F-25C

雙偏心蝶閥簡介：

   對夾式雙偏心高性能軟密封蝶閥在單偏心蝶閥的基礎上進一步改進，蝶板回轉軸線與蝶板密封截面偏置一個尺寸，并與閥體通道中心軸線偏置一個尺寸，即形成雙偏心密封結構，其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心蝶閥的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。雙偏心金屬密封閥可以取得很好的節能效果，尤其是與煤氣亞高速燒嘴、幕簾式燒嘴和其它燃燒器相配套應用在爐窯的空煤氣管道上。

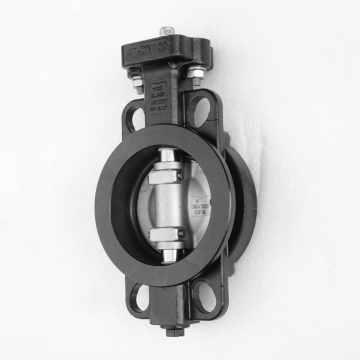

對夾式雙偏心高性能軟密封蝶閥-上海永龍閥門廠

高性能蝶閥技術參數：

閥體材質：WCB、304、316、316L

閥板材質：WCB、304，316，316L

閥座材質：PTFE、硬質合金

連接方式：對夾式、法蘭式

法蘭標準：GB、ANSI、JIS、DIN

壓力等級：PN10、PN16、PN25、PN40、150LB、300LB

驅動方式：手柄，渦輪，電動，氣動

雙偏心軟密封蝶閥結構特點：

1，設計合理,結構緊湊,裝拆容易,便于維修。

2，采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。

3，軟密封閥座，可達到零泄漏。

4，更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度

雙偏心對夾式蝶閥組成結構和應用原理：

   對夾式高性能軟密封雙偏心蝶閥由閥體、蝶板、閥座、密封圈、密封護圈、密封墊、閥軸、錐形螺釘、軸承、止推軸承、密封填料箱、連接座，螺栓緊固件組成。雙偏心蝶閥的閥軸同垂直中心線有兩個偏移位置，閥板在關閉過程中，整個密封圈同閥座持有間隙，直到關閉位置，密封圈密封座間隙消失產生密合作用。

雙偏心對夾式軟密封高性能蝶閥-上海永龍閥門廠

   對夾式軟密封雙偏心高性能蝶閥由普通蝶閥為適應不同的工況 (工作溫度、工作壓力) 而逐步改進形成的。在閥板回轉中心（即閥門軸中心）于閥板密封截面形成一個尺寸A偏置，并與閥體中心形成一個尺寸B偏置。金屬閥座的結構為圓錐體, PTFE密封圈的結構為一個以閥桿為中心的球面, 通過圓錐面與球面相切的結構原理實現閥門的開關動作。
