切斷閥型號編制-切斷閥圖片大全
時間：2020-05-30 14:12:28 來源：永龍閥門 閱讀：0次
切斷閥型號編制-切斷閥圖片大全
切斷閥總稱緊急切斷閥 Emergency cut-off valve，屬于安防設備裝置，安裝在液氨，燃?xì)?，油庫，槽罐，球罐，氨站，加氣站，液化氣站，食品制冷、裝卸車系統或管道及機械設備，應急情況下，能遠程控制或自動(SIS安全儀表系統/DCS控制中心/氣體泄漏報警器/消防系統聯動 )快速關閉的閥門 。
切斷閥型號編制 The cut-off valve model establishment
切斷閥型號編制及傳動形式代號：
液動型代號：Y，QDY421F-25C液動緊急切斷閥 Hydraulic Emergency shut off valve
氣動型代號：Q，QDQ421F-25P氣動緊急切斷閥 Pneumatic Emergency shut off valve
電動型代號：B，ABQ941F-40R電動緊急切斷閥 The electric emergency cut-off valve
電子型代號：R，ZCRB-16C燃?xì)饩o急切斷閥 Gas emergency shut-off valve
液氨/氨用/氨氣-氣動型代號：QDQ641F-25C氨用緊急切斷閥 Ammonia with emergency cut-off valve
液氨/氨用/氨氣-電動型代號：YL-AOX-M/941液氨緊急切斷閥 Liquid ammonia Emergency shut off valve
閥體材質表示：C代號：WCB碳鋼，P代號：CF8/304不銹鋼，R代號:CF8M/316不銹鋼
切斷閥Cut-off valve以電動，氣動，液動，電子式（燃?xì)獾蛪航橘|(zhì)）控制方式，氣動切斷閥 Pneumatic cut-off valve與液動切斷閥 Hydraulic cut-off valve執行機構需帶易熔元件自動切斷裝置 Auto-shutoff equipment of fusible element，當環境溫度超過緊急切斷閥設置熔點，能使閥門自動快速關閉切斷介質流通的作用。
切斷閥圖片大全 Cut off the valve picture books
液動切斷閥Hydraulic cut-off valve圖片 氣動切斷閥Pneumatic cut-off valve圖片

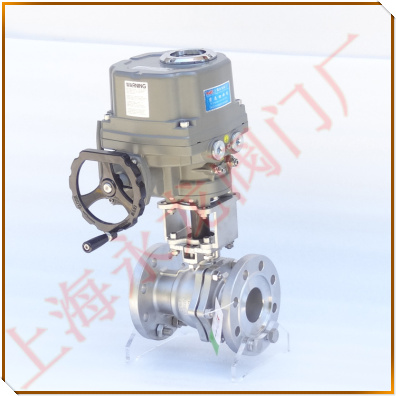

電動切斷閥Electric cut-off valve圖片 燃?xì)馇袛嚅yGas cut-off valve圖片
氨用切斷閥Ammonia with a shut-off valve圖片 液氨切斷閥Ammonia with a shut-off valve圖片
切斷閥殼體根據使用介質的溫度，使用介質的壓力或者用戶提供的參數可以選用LCB低溫鋼，WCB碳鋼，CF8/304不銹鋼，CF8M/316不銹鋼，CF3M/316L不銹鋼。當選用低溫鋼鑄件制造時應符合JB/T 7248的規定，選用不銹鋼鑄件制造應符合GB/T 12230的規定。配套零部件應選耐液化石油氣及液氨，氨氣的材料。介質壓力低于PN25法蘭連接面可選擇:RF/突面，F(xiàn)/凹面，介質壓力高于PN25法蘭連接面可選擇F/凹面，MF/凹凸面。
