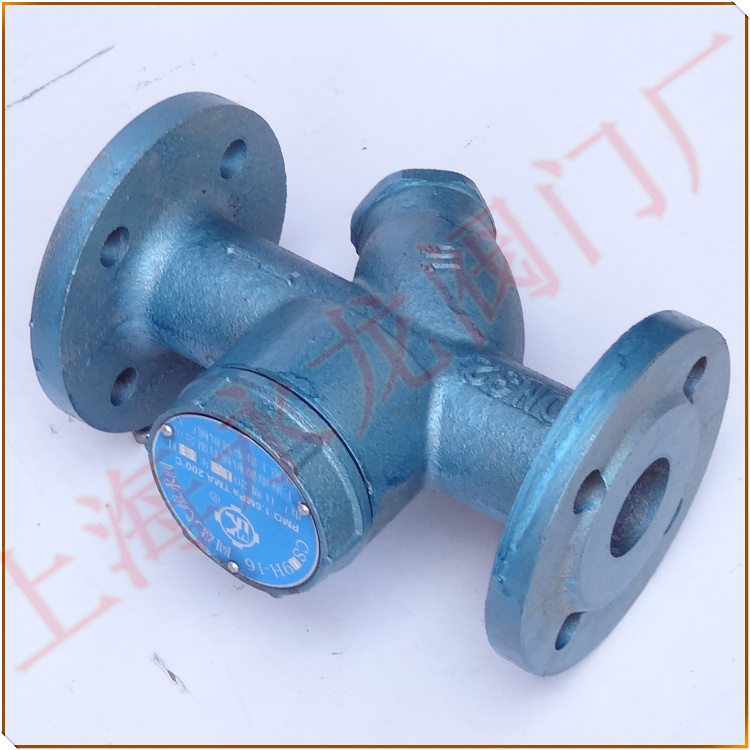

開源牌CS49H-16圓盤式疏水器-上海奉賢機械廠
別稱：疏水閥、自動排水器、凝結水排放器
型號：螺紋CS19H-16、法蘭CS49H-16
圓盤式疏水器概述：
熱動力型CS49H-16圓盤式疏水器是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。圓盤式疏水閥原理是依靠液體的熱動力學性質的變化而動作，由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
熱動力型疏水閥（圓盤式）
熱動力式圓盤式疏水器：
熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。
當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。
圓盤式疏水閥主要性能參數：
工作壓力：1.6Mpa;
工作壓力：0.03Mpa
工作溫度：200℃
背壓率：≤50%
過冷度：≤8℃
漏氣率：3%
使用壽命：≥8000h
圓盤式疏水器技術參數:
口徑：DN15～DN50
壓力：1.6MPa
材質：球墨鑄鐵
閥瓣：304不銹鋼
過濾網：304不銹鋼
密封圈：PTFE
連接方式：法蘭、內螺紋
